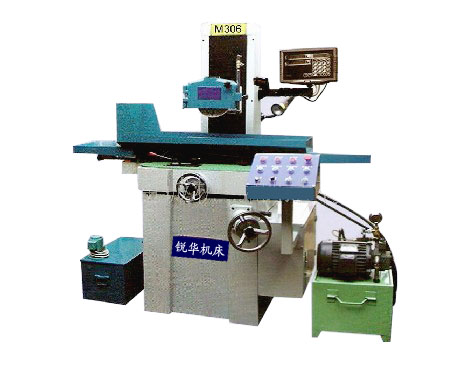

M3060液压平面磨床
用途和特点
M3060液压平面磨床液压系统是一套电机定量泵组组成，泵最大流量18L/min,电机功率1.5KW，泵 的工作压力可达3Mpa，系统压力由溢流阀调节 。系统主机械阀为磨床专用阀，分两部分，机械换向控制，节流调速控制。节流调速部分还有卸荷功能，可实现工作台的启停。此阀还具备缓冲调节功能。该机床具有操作方便、灵活可靠、无振动、精度稳定、热稳性好、噪声低、维护保养方便等特点。
|
技术和规程 |
|
工作台工作面尺寸 |
长x宽L x W(mm) |
700x300 |
|
工作台纵向行程 |
mm |
710 |
|
工作台横向行程 |
mm |
340 |
|
磨头垂直移动距离 |
mm |
600 |
|
垂直进给手轮精度 |
mm |
0.01mm/格 2mm/圈 |
|
横向进给手轮精度 |
mm |
0.02mm/格 4mm/圈 |
|
工作台T型槽 |
mm |
14 x 1 |
|
磨头主轴转速 |
r/min |
2850 |
|
磨头电机功率 |
Kw |
1.5 |
|
冷却泵电机功率 |
Kw |
0.04 |
|
频率 |
Hz |
50 |
|
砂轮尺寸 |
mm |
200 x 16 x 31.75/32 |
|
机床净重 |
kg |
1200 |
|
机床外型尺寸 |
长x宽x高L x W x H(m) |
1.80 x 1.65 x 1.90 | |
