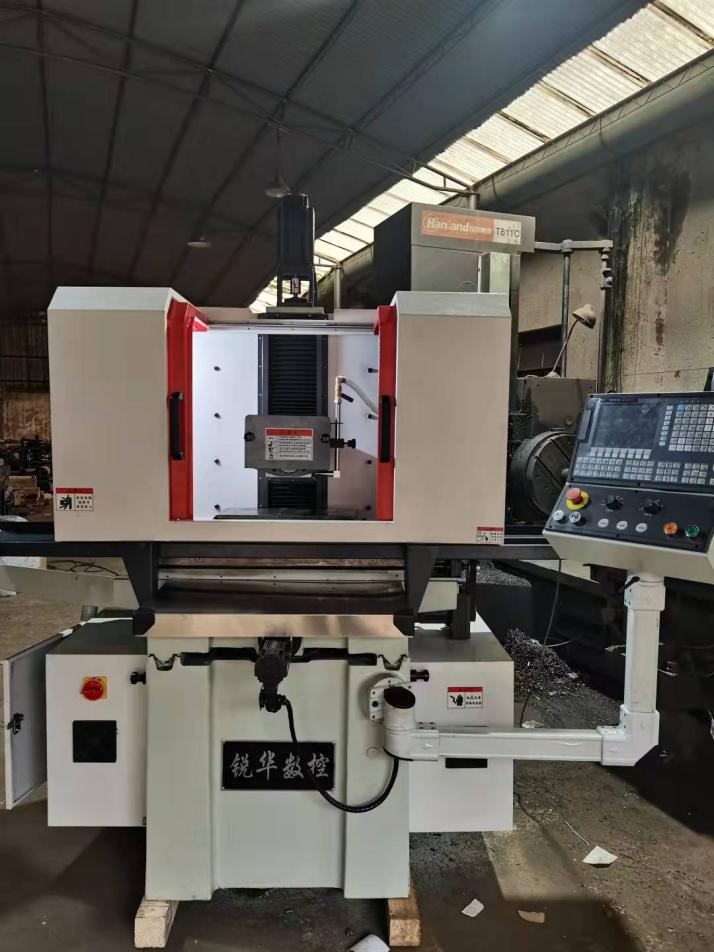

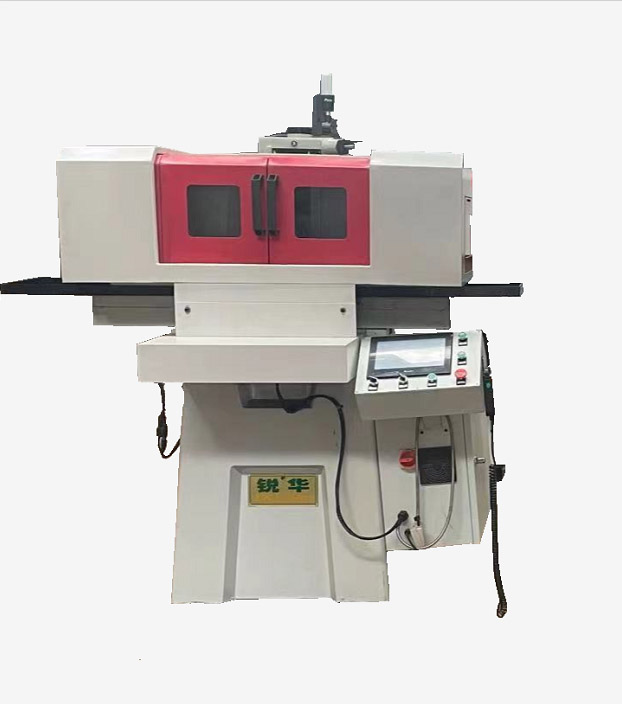

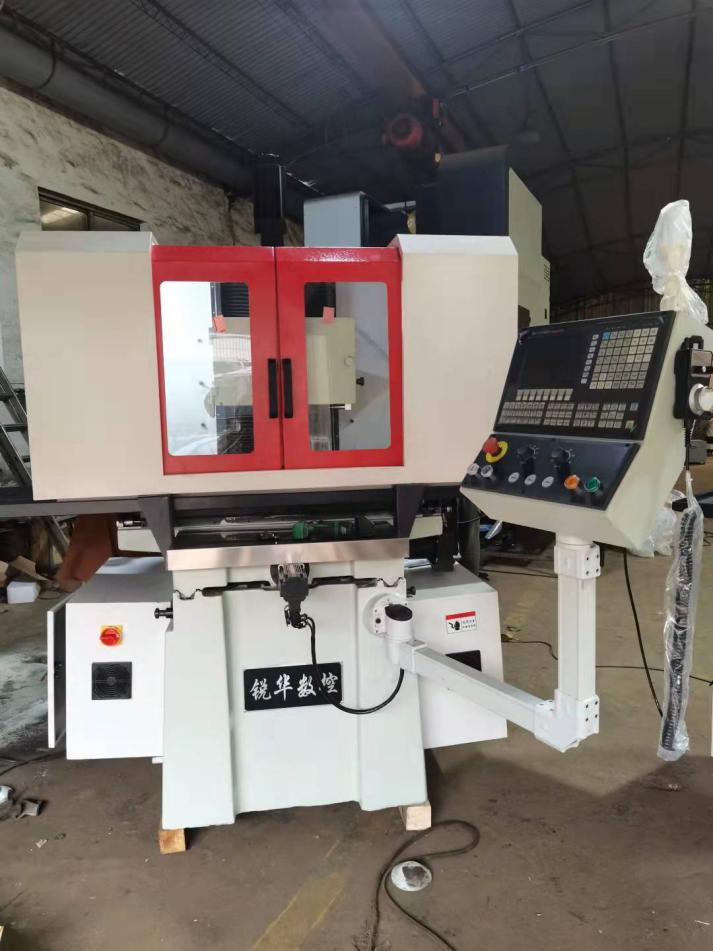

数控磨床性能说明
采用广数或欣捷PLC为主体的数控控制系统（广数系统直接在CNC上以G代码的方式输入，欣捷系统直接在显示屏输入），此系统可使该磨床实现两轴(X、Z)联动,可进行各种工件的平面磨削及开槽磨削加工，根据磨削工件的参数和加工工艺即可进行加工或磨削,实现了编程加工一体化;可以方便灵活的加工磁块单次开槽的工件,保证各种工件的加工精度(±1丝);可以灵活的修改工件的加工工艺及参数,可充分发挥操作者的丰富经验;机床运动由计算机控制,实现了真正意义上的程序控制,使操作简单。
|
技术和规程 |
|
工作台面尺寸 |
(mm)
长x宽 |
700x300 |
|
工作台纵向行程 |
mm |
720 |
|
工作台横向行程 |
mm |
340 |
|
Grinding hea 磨头垂直移动距离移动距离 |
mm |
500 |
|
l垂直进给手轮精度 |
mm |
0.01mm/Grid 格2mm/Circle圈 |
|
l横向进给手轮精度 |
mm |
0.02mm/Grid格 4mm/Circle圈 |
|
工作台T型槽 |
mm |
14x1 |
|
磨头主轴转速 |
r/min |
1450 |
|
r磨头电机功率 |
kw |
4 |
|
冷却泵电机功率 |
kw |
0.04 |
|
频率 |
Hz |
50 |
|
砂轮尺寸 |
mm |
350x25x75 |
|
t机床净重 |
kg |
1500 |
|
e机床外型尺寸 |
长x宽x高 |
1.80x1.65x1.90 |

|
