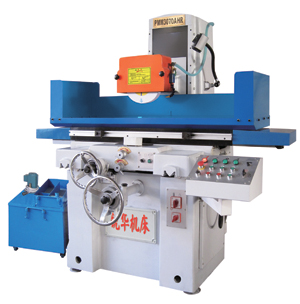

PMM3070AHR数密平面磨床
用途和特点
机器结构:采用对称性设计,导轨加大跨距,合理导轨长度比例,优质材质经消除内应力处理,保证机器稳定性.高强度铸铁,不变形.
主轴:采用超精密轴承(P4\ABEC7级)及V3级低振马达,保证研磨光法洁度.
高刚性立性:采用双层壁,5.5H马达可以重切削,一般材料可以每次进给0.05mm.上下进给采用精密结构,精磨时每次\每格微量进给0.005mm.前后重微量进给每格0.002mm.
液压系统:采用内置设油箱
适用范围:批量零件加工\塑料模具制造\五金模具制造\磁性研磨行业. |
|
| 技术规范 |
| 规格 |
|
单位 |
PMM3070AHR |
| 加工能力 |
工作台面积 |
mm |
650×300 |
| 工作台左右最大行程 |
mm |
750 |
| 工作台前后最大行程 |
mm |
370 |
| 工作台面至主轴中心最大距离 |
mm |
550 |
| 最大承受重量 |
kgs |
520 |
| 工作台 |
工作台T型槽 |
mm×N |
14×3 |
| 工作台速度 |
m/min |
5-25 |
| 前后手轮进刀 |
一圈
|
mm |
5 |
| 一格 |
0.05 |
| 微量进给1格 |
0.002 |
| 前后自动进给 |
mm |
0.5-1.0 |
| 前后快速移动 |
50HZ
|
mm |
790 |
| 60HZ |
950 |
| 砂轮 |
砂轮尺寸 |
mm |
350×40×75 |
| 主轴转速分两级转速 |
1级 50HZ |
R.p.m |
1450 |
| 60HZ |
R.p.m |
1750 |
| 2级 50HZ |
R.p.m |
2850 |
| 60HZ |
R.p.m |
3500 |
| 上下结构 |
上下手轮进刀 |
一格 |
mm |
0.005 |
| 一圈 |
mm |
0.5 |
| 上下快速移动量 |
m/min |
130 |
| 马达 |
主轴马达 |
HXP |
4Kw-5.5Kww/(2-4) |
| 上下驱动马达 |
HXP |
380W |
| 油压马达 |
HXP |
1500W |
| 前后驱动马达 |
HXP |
380W |
| 冲水马达 |
HXP |
90W |
| 尺寸 |
占地面积 |
mm |
2500×2000×2100 |
| 净重 |
kgs |
3100 |
| 毛重 |
kgs |
3400 | |
