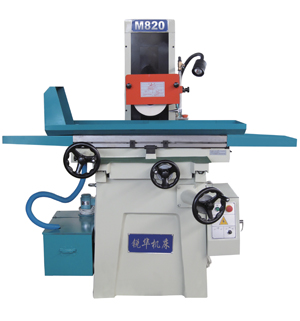

M820手动平面磨床
用途和特点
本机床可磨削各种平面和复杂成型面，适用于不需要机动进刀的磨削加工，主轴采用P4级精密滚动轴承、迷宫密封，防水防尘性能好，运动平稳、精度高。纵向采用滚珠钢导轨，操作轻便灵活，立柱采用大跨距形导轨，钢性好，稳定性高。整机采用手动油泵集中润滑。
|
|
| 技术规范 |
| 工作台 |
台面尺寸(宽×长) |
mm |
200×500 |
| 工作台横向行程 |
mm |
220 |
| 工作台纵向行程 |
mm |
540 |
| 工作台T型槽(槽数×槽宽) |
mm |
1×14 |
| 磨头 |
砂轮轴中心线至工作台面最大距离 |
mm |
460 |
| 垂直进给手轮进给量 |
手轮每转 |
mm |
1.25 |
| 手轮每转 |
mm |
0.01 |
| 横向进给手轮进给量 |
手轮每转 |
mm |
2.5 |
| 手轮每转 |
mm |
0.02 |
| 砂轮轴转速 |
r/min |
2850 |
| 砂轮尺寸(外径×宽×内径) |
mm |
Φ200×16×Φ31.75/32 |
| 工作精度 |
加工表面对基面的平行度 |
mm |
300∶0.005 |
| 表面粗糙度 |
μm |
Ra0.32 |
| 机床重量 |
净重 |
kg |
730 |
| 毛重 |
kg |
780 |
| 电动机总功率 |
kw |
1.14 |
| 磨头电机功率 |
kw |
1.1 |
| 外形尺寸（长×宽×高) |
mm |
1690×1160×1620 |
| 包装箱尺寸(长×宽×高) |
mm |
1360×1100×1900 | |
